基于換能器的柔性電極實驗中電壓功率放大器的應用
實驗名稱：基于壓電換能器的柔性電極加工實驗
研究方向：超聲加工

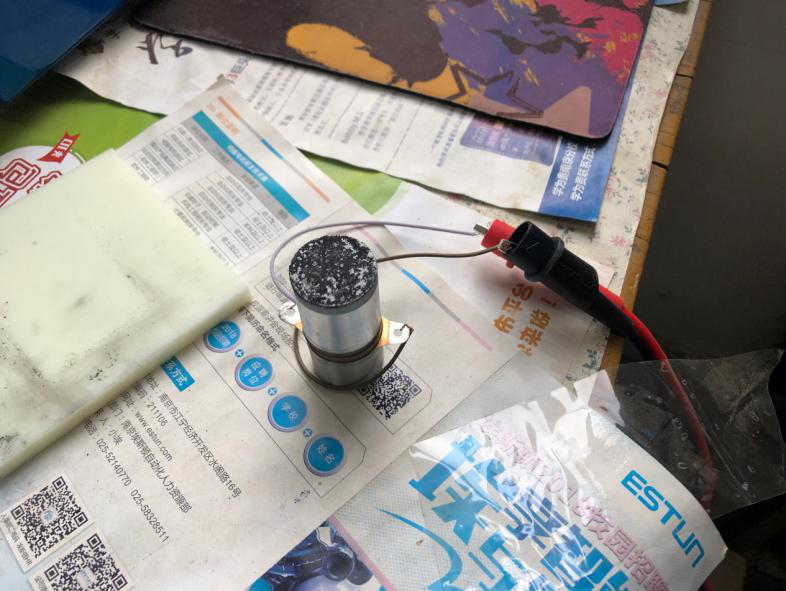

實驗內容：用壓電換能器產生高頻機械振動將石墨碾壓到柔性硅膠薄膜表面形成電極
測試目的：利用高壓放大器對驅動電壓的放大實現壓電換能器的高效率振動
測試設備：壓電換能器

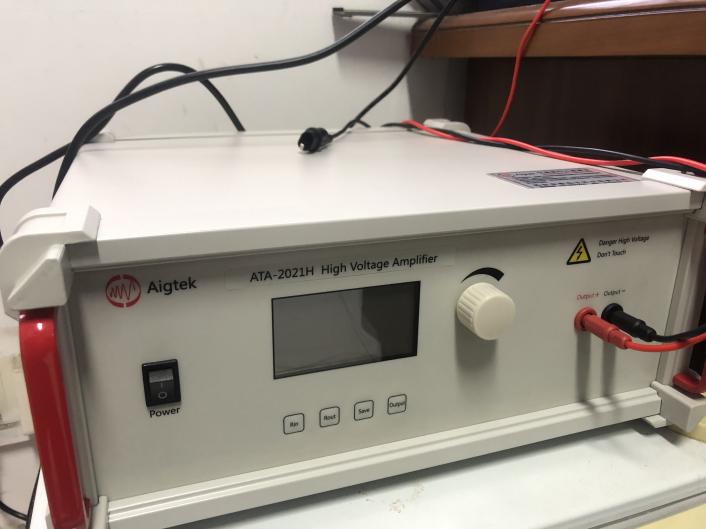

放大器型號：Aigtek：ATA-2021H電壓放大器
實驗過程：

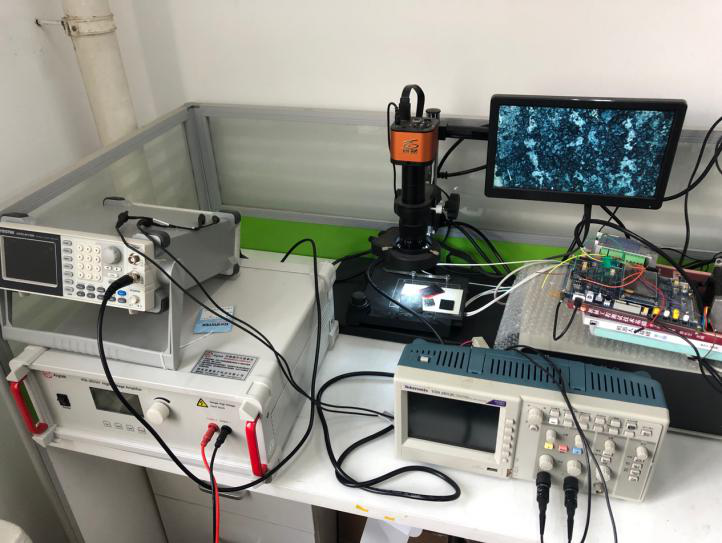

信號發生器產生的高頻正弦信號（40kHz 附近）通過高壓功率放大器放大后，幅值（峰峰值）被放大到五十伏左右，能夠很好地驅動壓電換能器振動，產生測試所需要的高頻有效振動實現超聲加工實驗。
測試結果：
信號發生器輸出的信號電壓幅值很低，對于壓電換能器的驅動能力弱，其振動效率很低，無法滿足對于超聲加工所需要的高頻高效率振動。而加了高壓功率放大器之后，驅動電壓大幅增加，使得壓電換能器振動強度大，其產生的動壓力強，超聲加工實驗結果理想。
功率放大器在該實驗中發揮的效能: 高頻電壓放大，驅動壓電換能器產生機械振動。
選擇該電壓功率放大器的原因: 放大效果好，輸出穩定。
