實驗名稱：功率放大器在電致瞬態光譜系統中的應用

實驗設備：熒光器件、脈沖信號發生器、功率放大器（ATA-2041）、光電倍增管、示波器

實驗過程：

（1）光物理性質表征

（2）器件結構的設計

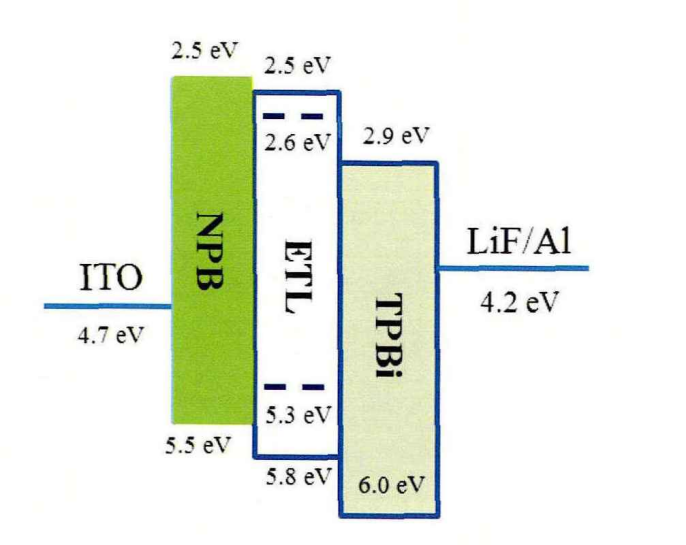

器件結構示意圖

（3）在制備好的摻雜器件的陰陽極加上脈沖信號,使器件在極短正向脈沖電壓下發光，然后撤去電壓或加上負向脈沖。器件發出的光信號由光電倍增光捕捉，將光信號轉變?yōu)殡娦盘?，?strong>功率放大器放大，再由示波器將電信號顯示出來。周期2.5ms，占空比0.4%，脈沖寬度10μs，正脈沖12V,負脈沖-7V。對比了效率接近的MADN. NPB為主體摻雜DPAVBi的熒光器件的電致瞬態光譜。

實驗結果：

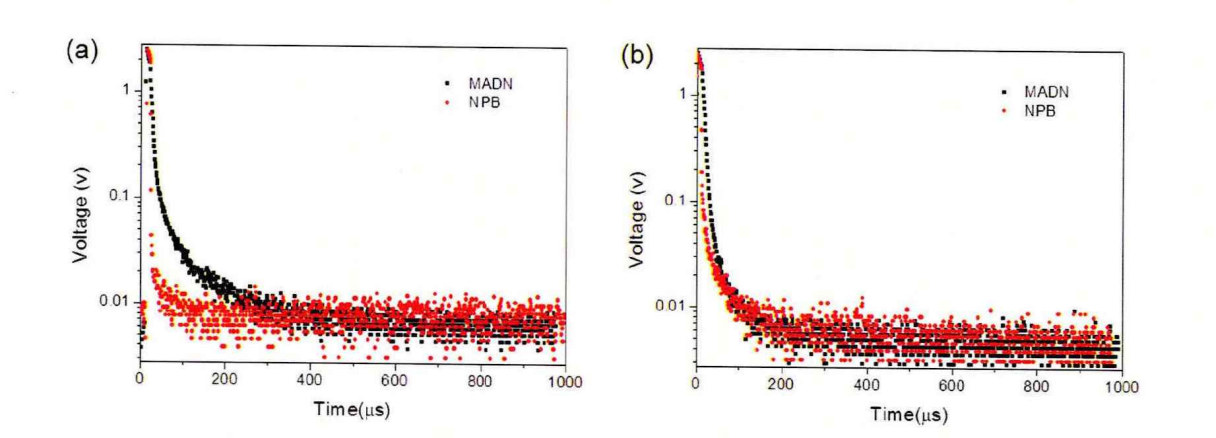

器件電致瞬態光譜

由此可以判斷，脈沖電壓激發下，這類主客體器件中觀察到的余輝不是TTA延遲熒光。

實驗結論：

綜上，MADN為主體器件中TTA上轉換現象不明顯，在EQE的提高上也幾乎沒有貢獻。這從某種程度可以說明利用主體TTA上轉換能量轉移提高藍光熒光OLED器件效率的方法不能取得顯著的效果。

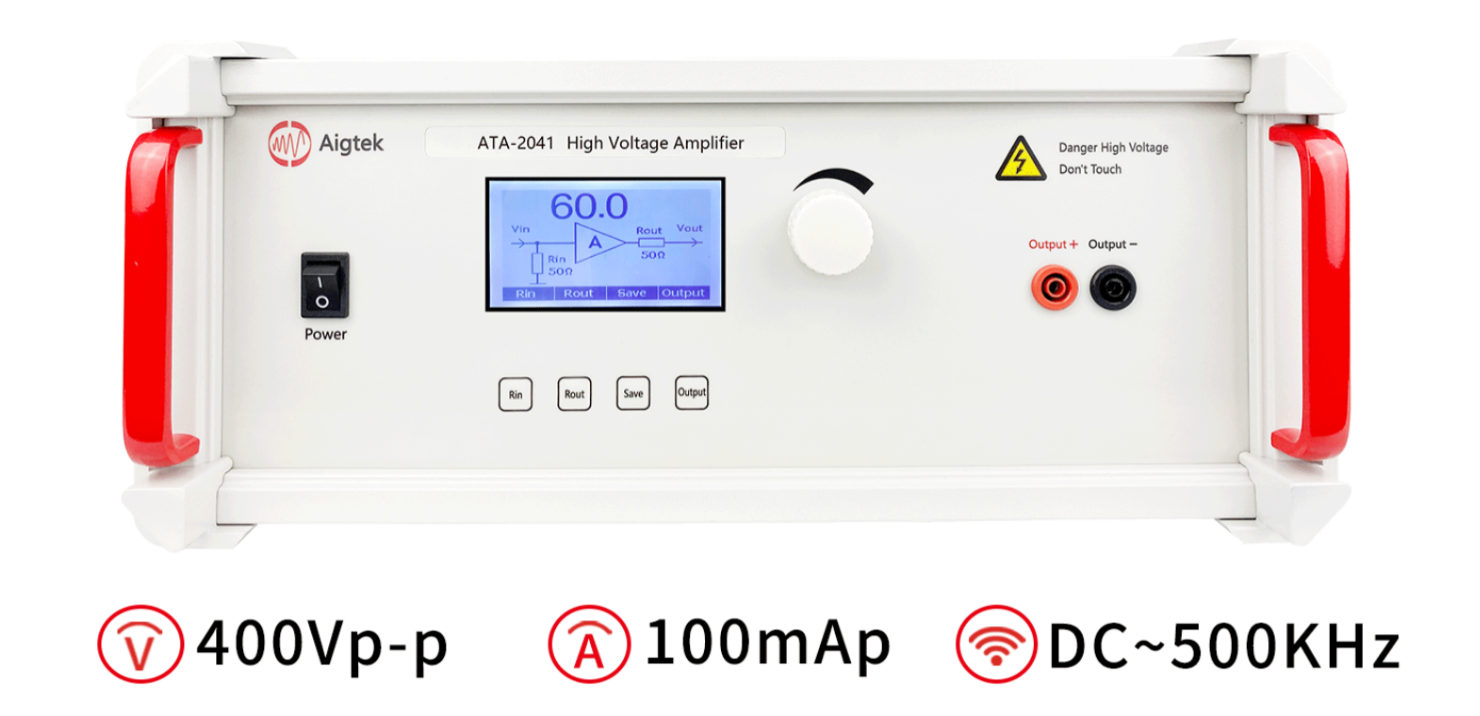

   ATA-2041高壓放大器最大輸出400Vp-p (±200Vp)高壓，可以驅動高壓型負載。電壓增益數控可調，一鍵保存常用設置，提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用。
