功率放大器在電磁兼容實驗亥姆霍茲線圈設計中的應用
低頻磁場的抗干擾測試，是對受試設備施加一定的磁場干擾，并對其工作狀態進行監測以考核其抗磁場干擾的能力，典型的磁場抗干擾的測試方法有亥姆霍茲線圈法和環形天線法。
其中亥姆霍茲線圈法，雖然發射效率較低，但具有很好的場均勻性，易于實現較大尺寸樣品的測試。目前生活中電磁環境越來越復雜，特別是高壓電變送器、電力機車、磁浮列車等大型電氣設備的廣泛應用，形成了許多低頻磁場干擾。

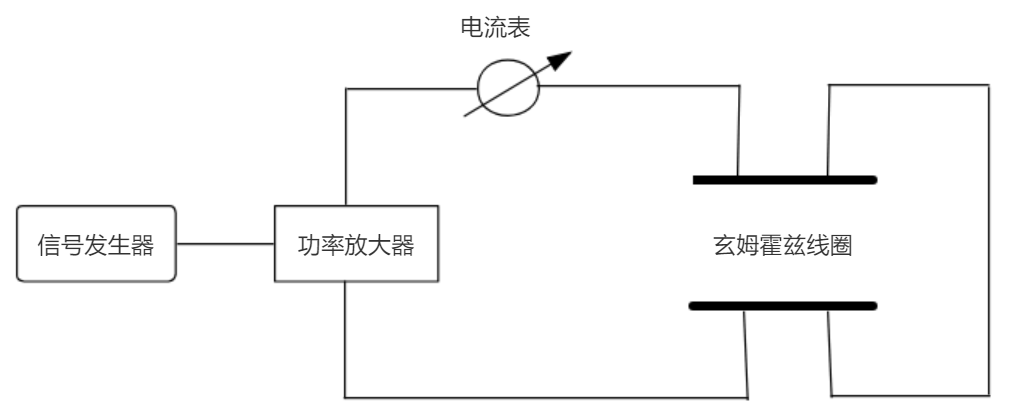

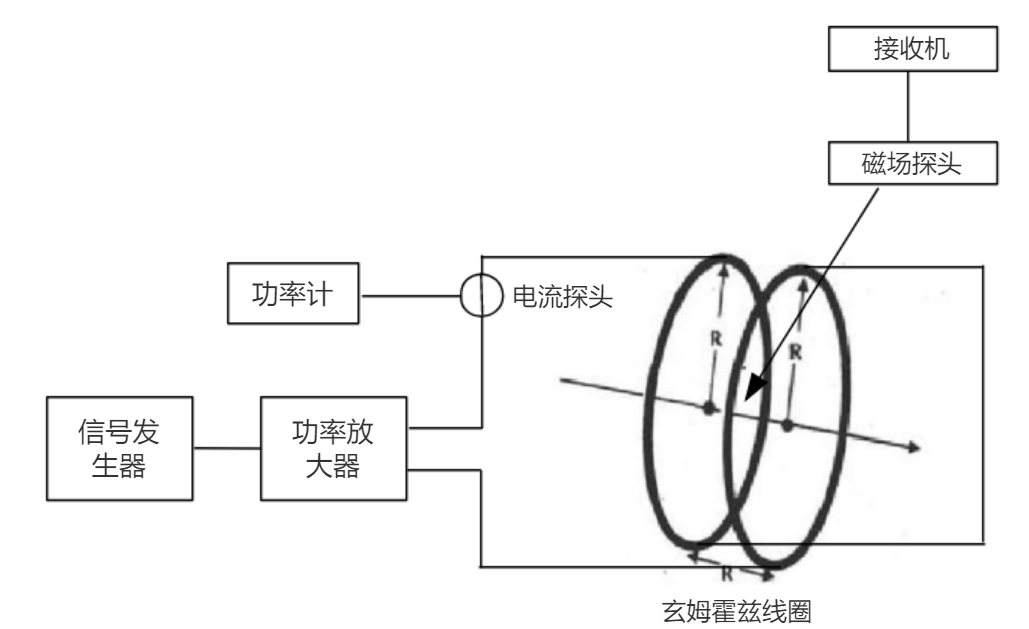

電磁兼容實驗系統由：亥姆霍茲線圈、電流表、功率放大器、信號發生器組成，信號發生器（任意波形函數發生器）產生特定頻率的正弦波，經過功率放大器進行放大，輸出到亥姆霍茲線圈，并通過監控和調節線圈內的電流量，控制線圈產生的磁感應強度。
亥姆霍茲線圈由一對相同的載流線圈構成，根據磁感應強度公式B?=?μ0·H，可以得到一對相同線圈的磁感應強度公式
通過對常用試驗標準的比較分析和亥姆霍茲線圈試驗中，最高的磁感應強度在15~100?kHz的頻率范圍內，亥姆霍茲線圈可以滿足絕大多數試驗標準的要求.線圈的繞線匝數決定線圈的感抗，并且影響線圈的諧振頻率。
Aigtek功率放大器ATA-3090是一款理想的可放大交、直流信號的功率放大器。最大輸出810Wp功率，電流18A，頻率覆蓋范圍DC-100KHz，可以驅動功率型負載（磁場線圈）。增益數控可調，一鍵保存常用設置，為您提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的完美放大。
功率放大器的電壓是增益可調節的，0-30倍，具體還分為粗調（1step）和細調（0.1 step）兩種。結合液晶面板增益的顯示，能夠快速調整至需要的電壓值。輸入為BNC接口，輸入電阻50Ω、5kΩ兩檔可選，完美匹配高低內阻信號源。輸出為香蕉插座，最大輸出電壓90Vp-p(±45Vp)，輸出電流18Ap。
對于此次試驗測試研究，選擇適合于受試設備和實驗標準要求的線圈、功率放大器等設備，搭建亥姆霍茲線圈磁場測試系統根據標準要求受試設備必須放置在非導電介質上，測試簽同樣需要對磁感應強度進行校準，在對受試設備進行試驗時，控制調節功率放大器的輸出功率進行緩慢增加，當設備監測到的電流達到校準的電流時，則認為達到要求的磁感應強度，所以在選擇線圈、功率放大器等設備時需慎重。
