功率放大器在無損檢測（NDT）實驗中扮演著“能量引擎”和“信號橋梁”的核心角色。其根本任務是將信號發生器產生的低功率、低電壓的精密激勵信號，放大到足以驅動各種換能器的高功率、高電壓信號，從而產生足夠強度的檢測場（如超聲波、電磁場、渦流等），并最終獲取高質量、高信噪比的檢測信號。

　　以下是功率放大器在不同無損檢測方法中的核心應用和關鍵作用：

　　1.超聲無損檢測(UltrasonicTesting,UT)

　　這是功率放大器最經典和廣泛的應用領域。

　　核心作用：驅動超聲換能器（壓電晶片）產生高強度超聲波。

　　應用過程：

　　激勵脈沖：信號發生器產生一個窄脈沖或特定波形的低壓信號。

　　功率放大：功率放大器將該信號的電壓和電流大幅提升，形成高壓脈沖（可達數百伏甚至上千伏）。

　　能量轉換：這個高壓脈沖施加到壓電換能器上，使其產生劇烈振動，從而發射出高強度、高能量的超聲波，穿透被測材料。

　　帶來的優勢：

　　提高穿透能力：更高能量的超聲波可以穿透更厚、衰減更大的材料（如復合材料、粗晶粒金屬）。

　　提升信噪比：強大的發射能量使得深層缺陷或微小缺陷的反射回波更強，更容易從背景噪聲中被識別出來。

　　驅動大型換能器：一些大型或低頻換能器需要更多的能量來驅動，功率放大器是必不可少的。

　　2.電磁超聲無損檢測(EMAT)

　　這是一種非接觸式超聲檢測技術，無需耦合劑。

　　核心作用：驅動EMAT線圈產生強大的交變磁場。

　　應用過程：

　　高頻激勵：信號發生器產生高頻（通常數百kHz至數MHz）的正弦波或脈沖串。

　　大電流驅動：功率放大器將信號放大，向EMAT線圈提供大電流（通常為數十安培）。

　　產生渦流和超聲波：通有大電流的線圈在其下方導體材料中感應出渦流，該渦流與線圈的偏置靜磁場（由永磁體提供）相互作用產生洛倫茲力，從而激發出超聲波。

　　帶來的優勢：

　　提供充足能量：EMAT的能量轉換效率較低，必須依靠大功率的放大器才能產生足夠檢測的超聲波信號。

　　實現非接觸檢測：這是EMAT技術得以實現的基礎，適用于高溫、高速在線檢測等特殊場景。

　　3.渦流無損檢測(EddyCurrentTesting,ET)

　　核心作用：驅動探頭線圈，產生交變磁場以感應渦流。

　　應用過程：

　　信號生成：信號發生器產生特定頻率的正弦波。

　　功率放大：功率放大器提供足夠的功率，使探頭線圈產生足夠強的交變磁場。

　　感應渦流：強磁場在被測導體中感應出渦流，缺陷會擾動渦流分布，進而被探頭檢測到。

　　帶來的優勢：

　　增加檢測深度：對于低電導率材料或要求較大滲透深度時，需要降低頻率并提高激勵電流，功率放大器是關鍵。

　　提高靈敏度：更強的激勵磁場意味著更強的渦流，使得缺陷引起的信號變化更明顯。

　　4.聲發射檢測(AcousticEmissionTesting,AE)

　　在聲發射檢測中，功率放大器的作用有所不同，主要用于校準。

　　核心作用：驅動校準用的聲發射源。

　　應用過程：

　　產生模擬源：在校準系統時，信號發生器產生一個模擬的聲發射信號（如階躍函數）。

　　功率放大：功率放大器驅動一個校準換能器（如PencilLeadBreak仿真器或?qū)Ｓ眯?zhǔn)器）。

　　發出標準信號：該換能器在試樣表面產生一個可重復、已知能量的標準彈性波，用于校準整個聲發射傳感器和采集系統。

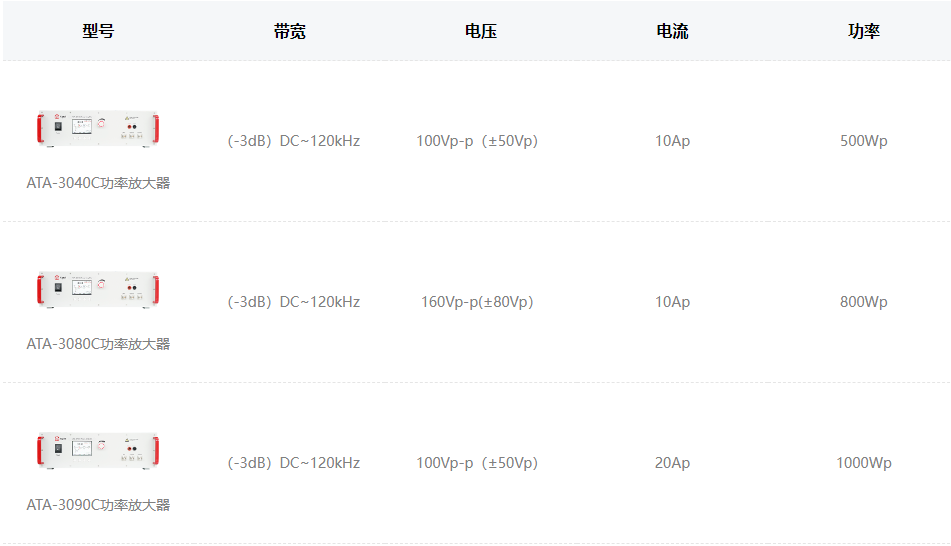

　　圖：ATA-3000系列功率放大器指標參數

　　因此，選擇一款輸出功率充足、帶寬合適、線性度好、可靠性高的功率放大器，是構建高性能無損檢測系統的核心步驟之一。
